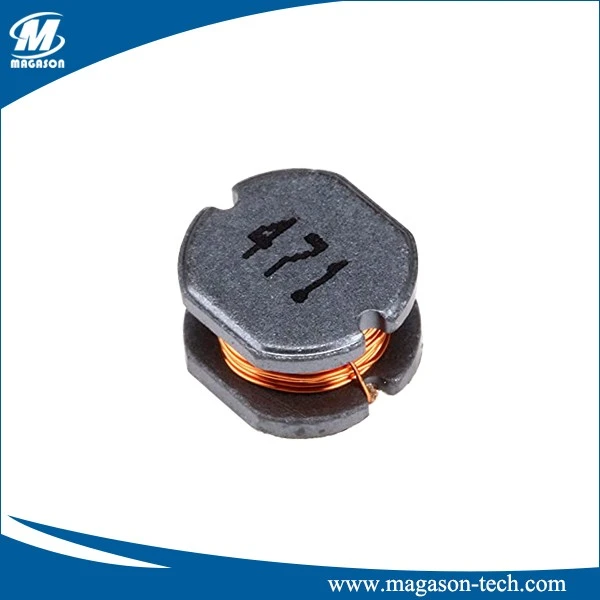

Inductor tal-qawwa SMD jintużaw f'applikazzjonijiet li jvarjaw minn provvista ta 'enerġija għal konvertituri tal-enerġija. Huma iżgħar fid-daqs meta mqabbla mad-disinn permezz tat-toqba, b'densità ogħla tal-komponenti (komponenti għal kull unità ta 'żona) u ħafna aktar konnessjonijiet għal kull komponent. Huma għandhom spiża inizjali aktar baxxa u jeħtieġu inqas ħin biex jitwaqqfu għall-produzzjoni. Huma jippermettu wkoll assemblaġġ awtomatizzat aktar sempliċi u aktar mgħaġġel.
L-"SMD" fl-inductor tal-qawwa SMD tirreferi għal Surface Mount Device, li jindika li huma ddisinjati għall-assemblaġġ tat-teknoloġija tal-immuntar tal-wiċċ (SMT) fuq bordijiet ta 'ċirkwiti stampati (PCBs). Dan jippermetti proċessi ta 'produzzjoni awtomatizzati u tal-massa, li jagħmluhom adattati għall-manifattura ta' volum għoli.
Inductor tal-enerġija SMD għal applikazzjonijiet li jvarjaw minn provvista ta 'enerġija għal konvertituri tal-enerġija. It-tipi tal-qalba jinkludu ferrite u trab tal-ħadid ippressat b'topoloġiji li jinkludu: trab tal-ħadid mhux protett, protett, ippressat, miksi bil-ferrite, u indutturi taċ-ċippa tal-wajer imdawwar.
Vantaġġi
1. Ippakkjar b'ħafna protezzjoni biex il-prodott ikun sikur fit-trasport;
2. Kompletament firxa tal-prodott, disinji personalizzati huma disponibbli;
3. Inductors protetti mmuntati minn sett unifikat ta 'governanza, prestazzjoni elettrika stabbli;
4. Prodotti mingħajr ċomb, konformi RoHS u REACH.
Karatteristiċi
- Enerġija għolja, kurrent ta 'saturazzjoni għolja, impedenza baxxa;
- Adattat għall-immuntar tal-wiċċ;
- Reżistenza għolja tas-sħana u issaldjar eċċellenti;
- Induttur tal-immuntar tal-wiċċ b'rata għolja ta 'kurrent.
Applikazzjoni
- Ċowk tal-enerġija għal video recorders, monitors LCD, laptops, komunikazzjonijiet, tagħmir, awtomazzjoni tal-uffiċċju u tagħmir elettroniku ieħor.
- Idealment użat f'kamera diġitali, notebook, PC, sett tat-TV, konvertituri DC-DC, eċċ.

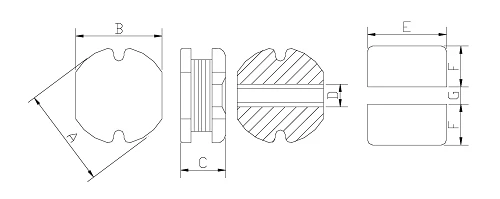

| Serje | Dimensjonijiet (mm) | ||||||
| A | B | C | D | E Ref. | F Ref. | G Ref. | |
| CD31 | 3.5±0.3 | 3.0±0.3 | 1.6±0.3 | 1.0 | 3.2 | 1.3 | 1.0 |
| CD32 | 3.5±0.3 | 3.0±0.3 | 2.1±0.3 | 1.0 | 3.2 | 1.3 | 1.0 |
| CD42 | 4.5±0.3 | 4.0±0.3 | 2.1±0.3 | 1.2 | 4.5 | 1.8 | 1.5 |
| CD43 | 4.5±0.3 | 4.0±0.3 | 3.2±0.3 | 1.2 | 4.5 | 1.8 | 1.5 |
| CD53 | 5.8±0.3 | 5.2±0.3 | 3.0±0.3 | 1.3 | 5.5 | 2.2 | 1.7 |
| CD54 | 5.8±0.3 | 5.2±0.3 | 4.5±0.3 | 1.3 | 5.5 | 2.2 | 1.7 |
| CD73 | 7.8±0.3 | 7.0±0.3 | 3.5±0.3 | 2.1 | 7.5 | 3.0 | 2.0 |
| CD75 | 7.8±0.3 | 7.0±0.3 | 5.0±0.3 | 2.1 | 7.5 | 3.0 | 2.0 |
| CD105 | 10.0±0.3 | 9.0±0.3 | 5.4±0.3 | 2.1 | 9.4 | 3.75 | 2.5 |
- Kondizzjoni tal-kejl tal-inductance f'1KHz/0.25V; 10KHz/0.25V(SP31); 100KHz, 0.1V(SPQ).
- Reżistenza DC imkejla minn 502BC Ohm-meter f'25 grad.
- Kurrent ta 'saturazzjoni: il-valur attwali tal-kurrent DC meta l-inductance tonqos 20% tal-valur inizjali tagħha.
- Kurrent ta 'żieda fit-temperatura: il-valur attwali tal-kurrent DC meta ż-żieda fit-temperatura tal-wiċċ tal-qalba hija T40 grad (Ta=25 grad).
