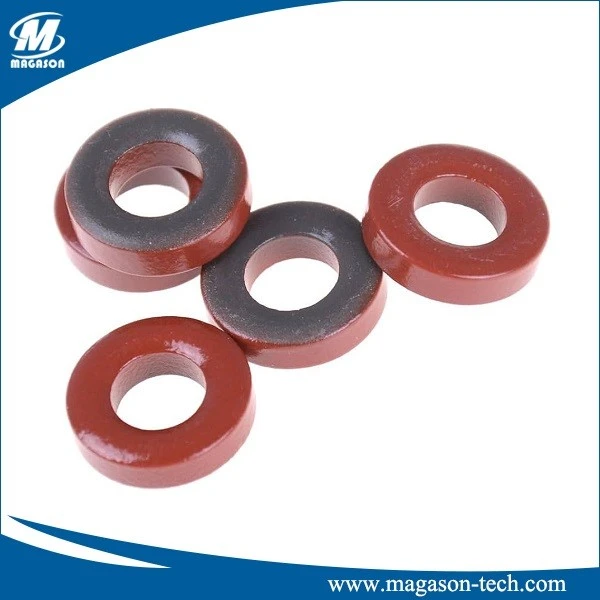

Il-qalba torojde abjad isfar hija tip ta 'qalba ta' trab tal-ħadid li tintuża ħafna fi transformers tal-qawwa, transducers tal-kurrent, transformers tal-istrumenti, indutturi, ċowk, alimentaturi, stabilizzaturi u regolaturi tal-vultaġġ, transformers tal-iwweldjar, transformers tal-medda wiesgħa, filtri, eċċ.
Materjali tal-qalba tat-torojdi bojod isfar huma reżistenza għolja, isteresi baxxa u telf ta 'kurrent eddy u stabbiltà eċċellenti ta' inductance kemm taħt kundizzjonijiet DC kif ukoll AC. Barra minn hekk, materjali tal-qalba toroid abjad isfar mhumiex ippressati b'binder organiku, għalhekk m'hemm l-ebda tixjiħ termali.
Dan huwa ċirku tal-ferrite, mhux kalamita. M'għandha l-ebda manjetiżmu. Il-qalba tat-trab tal-ħadid hija ġeneralment maħżuna ħdejn is-sinjali tal-post. Għandu l-karatteristiċi li jiżola l-kurrent eddy, permeabilità baxxa u trażżin ta 'interferenza.
Identifikazzjoni tal-Prodott:
Nru.KT 50 - 52 B
a b c d
a: Qlub Torojdali
b: Daqs tal-qalba (pulzier)
c: Materjal
d: Għoli
| Numru tat-Taħlita tal-Materjal | Permeabilità ta' Referenza (μe) | (+PPm/grad) Temp. Koef. tal-Perm |
Permeabilità B'DC Bias HDC=50 Oersteds@10kHz | Kodiċi tal-Kulur | |
| %μ0 | μ effettiv | ||||
| -1 | 20 | 280 | / | / | Blu/Ċjan |
| -2 | 10 | 100 | 100 | 10 | Aħmar / Griż |
| -2/93 | 10 | 100 | 100 | 10 | Griż/Aħmar |
| -3 | 35 | 370 | / | / | Griż/Ċjan |
| -6 | 8.5 | 35 | / | / | Isfar/Ċjan |
| -7 | 9.0 | 30 | / | / | Abjad/Ċjan |
| -8 | 35 | 300 | 91 | 32 | Isfar/Aħmar |
| ... | ... | ||||
Qalba torojde abjad isfar -26 Materjal: L-aktar materjal popolari. Huwa materjal ta 'skop ġenerali kosteffettiv li huwa utli f'varjetà wiesgħa ta' konverżjoni tal-enerġija u applikazzjoni tal-filtru tal-linja.
Karatteristiċi:
- L-inqas spejjeż.
- Tajjeb għal applikazzjoni ta' frekwenza baxxa (<10OKhz).
- Densità tal-fluss massima għolja: 15,000 gauss.
- Tolleranza ta 'inductance ± 10%.
Applikazzjonijiet:
- Induttur tal-ħażna tal-enerġija.
- Ċowk tal-ħruġ DC ta 'frekwenza baxxa.
- Modalità differenzjali ta' 60 Hz EMI Line Chokes.
- Ċowk tad-Dimmers tad-Dawl.
- Korrezzjoni tal-Fattur tal-Enerġija Ċowk.
- Indutturi reżonanti.
- Pulse u Fly-backTransformers.
- Filtri tal-istorbju fil-linja. Kapaċi jiflaħ kurrent kbir tal-linja AC mingħajr saturazzjoni.
