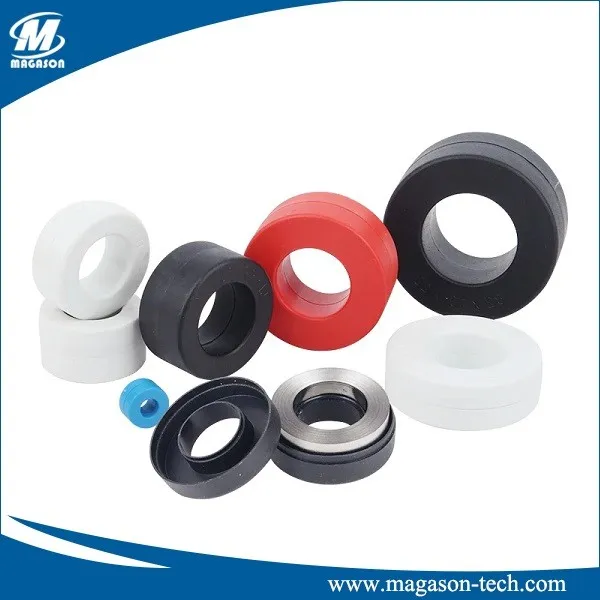

Qalba nanokristallina amorfa hija ġeneralment materjal ta 'fażi doppja magħmul minn fażi amorfa metallika u kristalli ta' daqs nano. Min-naħa waħda, metalli amorfi, li m'għandhomx simetrija translazzjonali fuq medda twila u difetti kristallini, jippossjedu limitu kbir ta 'strain elastiku, saħħa superb, formabilità termo-plastika eċċellenti, u reżistenza tajba għall-korrużjoni/xedd. Min-naħa l-oħra, metalli nanokristallini, bid-daqs tal-qamħ tagħhom jaqa 'fil-medda tan-nanometru (<100 nm), also exhibit a unique combination of enhanced mechanical, chemical, and physical properties such as high strength, superior catalytic properties, and abnormal thermal properties.
Il-qalba nanokristallina amorfa tippermetti disinji iżgħar, eħfef u aktar effiċjenti fl-enerġija f'ħafna applikazzjonijiet ta 'frekwenza għolja għal Invertituri, UPS, ASD (drajvs b'veloċità aġġustabbli), u Provvisti tal-Enerġija (SMPS). Metalli amorfi huma prodotti bl-użu ta 'teknoloġija ta' solidifikazzjoni rapida fejn metall imdewweb jiġi mitfugħ f'żigarelli solidi rqaq billi jitkessaħ b'rata ta 'miljun grad / sekonda. Il-metall manjetiku amorfu għandu permeabilità għolja minħabba l-ebda anisotropija manjetika kristallina.
Il-qalba nanokristallina amorfa titjieb fuq il-proprjetajiet manjetiċi amorfu standard permezz ta 'proċess ta' ttemprar ikkontrollat ħafna biex toħloq mikrostruttura nanokristallina uniformi u fina ħafna b'daqsijiet ta 'qamħ ta' ~ 10nm li jipprovdu 1/5th it-telf tal-qalba ta 'metall amorfu bbażat fuq Fe.
| Nru tal-parti. |
Dimensjoni tal-qalba (mm) |
Dimensjoni tal-każ (mm) |
Eff.cross area (c㎡) |
Tul medju tal-mogħdija (ċm) |
Quddiesa (g) |
Qawwa 20KHz (Kw) |
||||
| Od | ID | h | OD | ID | H | Ae | Lm | Wt | P | |
| MGSX6420 | 64 | 40 | 20 | 68.0 | 36.0 | 25.0 | 1.87 | 16.33 | 222 | 0.2-0.5 |
| MGSX6425 | 64 | 40 | 25 | 68.0 | 36.0 | 30.0 | 2.34 | 16.33 | 277 | 0.3-0.7 |
| MGSX8020 | 80 | 50 | 20 | 84.0 | 46.0 | 25.0 | 2.34 | 20.41 | 346 | 2-4 |
| MGSX8025 | 80 | 50 | 25 | 84.0 | 46.0 | 30.0 | 2.93 | 20.41 | 433 | 3-5 |
| MGSX10020 | 100 | 80 | 20 | 105.0 | 75.0 | 26.0 | 1.56 | 28.26 | 320 |
2-4 |
Il-qalba nanokristallina amorfa għandha karatteristiċi manjetiċi superjuri, bħal telf ta 'qalba aktar baxx, meta mqabbla ma' materjali manjetiċi kristallini konvenzjonali. Dawn il-qlub jistgħu joffru alternattiva ta 'disinn superjuri meta jintużaw bħala l-materjal tal-qalba fil-komponenti li ġejjin:
- Reattur AC
- Induttur DC
- PFC Boost Inductor: Taħt 6kW (mikrolit 100µ) u aktar minn 6kW
- Ċowk tal-Modalità Komuni
- MagAmp
- Ċowk tal-Modalità Differenzjali / Inductor tal-Ħruġ SMPS
- Spike Qlub li jassorbu
- CT's bl-użu ta 'Amorphous Magnetic Cores
- Transformers ta 'Telef Baxx ta' Frekwenza Għolja
Il-qalba nanokristallina amorfa għandha l-karatteristiċi tagħha stess:
1. Hc baxx, telf baxx, μ għoli
2. Għandu inductance kbir ħafna meta l-kurrent huwa żero, li jimblokka b'mod effettiv il-kurrent ta 'reset reverse ġġenerat mid-dijodu u jista' jintuża fis-soppressor ta 'spike.
3. Għandu proporzjon rettangolari għoli ħafna, u jista 'jilħaq stat ta' saturazzjoni b'kurrent żgħir ħafna. Jista 'jintuża għall-protezzjoni kontra t-tnixxija.
4. Għandu koeffiċjent manjetostruttiv baxx ħafna, u jista 'jaħdem b'mod stabbli taħt kundizzjonijiet estremi.
