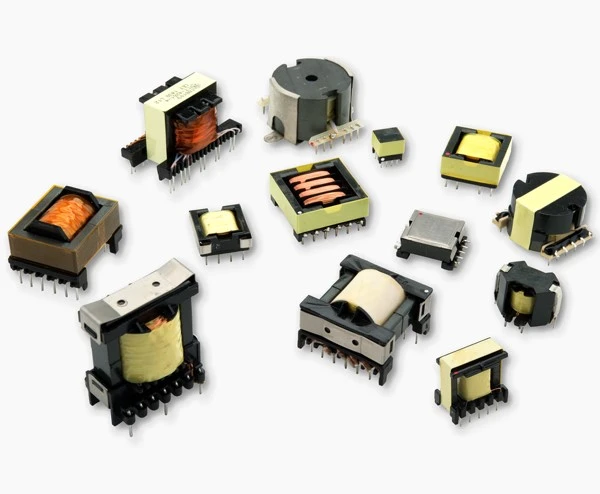

Transformer tal-qalba tal-ferrite huwa apparat elettriku użat biex jirregola l-enerġija ta 'frekwenza għolja. Normalment tikkonsisti f'qalba tal-ħadid (qalba tal-ferrite) u mill-inqas żewġ kolji, li waħda minnhom hija konnessa mal-provvista tal-enerġija tad-dħul u l-oħra mat-tagħbija tal-ħruġ. Permezz tal-prinċipju ta 'induzzjoni elettromanjetika, sinjali ta' frekwenza għolja fil-provvista tal-enerġija tad-dħul jistgħu jiġu kkonvertiti, amplifikati jew imnaqqsa f'sinjali adattati għall-użu tat-tagħbija.
It-transformer tal-qalba tal-ferrite jaħdem bl-użu tal-istess prinċipji bażiċi bħal transformers standard. Id-differenza primarja hija li, kif jimplika isimhom, joperaw bi frekwenzi ferm ogħla - filwaqt li l-biċċa l-kbira tat-trasformaturi tal-vultaġġ tal-linja joperaw f'50 jew 60 Hz, it-trasformaturi ta 'frekwenza għolja jużaw frekwenzi minn 20 KHz għal aktar minn 1MHz.
Applikazzjoni
Transformer tal-qalba tal-ferrite huma tipikament użati f'applikazzjonijiet ta 'enerġija elettronika biex jikkonvertu vultaġġ wieħed ta' input DC għal vultaġġ DC output differenti. L-ammont ta 'enerġija mogħtija jista' jiġi kkontrollat billi tvarja l-frekwenza tal-iswiċċjar u ċ-ċiklu tad-dazju tat-transformer tal-iswiċċjar. Hemm varjetà ta 'topoloġiji ta' ċirkwit li jużaw transformers ta 'swiċċjar.
Prinċipalment użat fis-sett tat-TV, tagħmir ta 'frekwenza tal-ħoss li jirreġistra, show-scope, tagħmir tat-tajprajt, qawwa tal-komunikazzjoni, meter, għodda tad-dawl tal-konservazzjoni tal-enerġija, qawwa tal-kubi tal-mudell, ċarġer tal-karozzi elettroniċi, coverters u prodotti oħra.
- Invertituri ta' enerġija alternattiva
- Apparat elettroniku ta' swiċċjar
- Provvisti tal-Enerġija Militari
- Dawl LED
- Ġenerazzjoni tal-Plażma
- Elettronika personali
Karatteristiċi
Daqs żgħir, prestazzjoni stabbli, kwalità għolja, ħażna ta 'enerġija għolja u reżistenza baxxa.

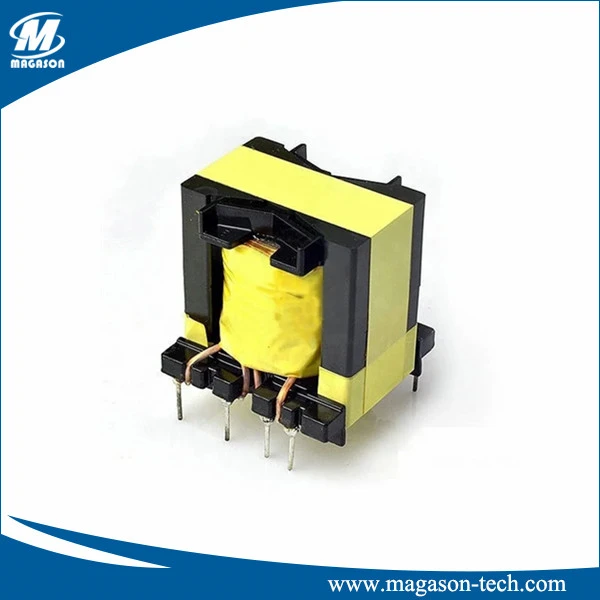

Ejja niċċekkja malajr l-ispeċifikazzjonijiet dettaljati tas-serje PQ tat-tip użat komuni.
KARATTERISTIĊI: GĦAŻLIET: APPLIKAZZJONIJIET KOMUNI:
1.Disinn fil-forma l-aktar tajba 1.L-ippakkjar bl-ingrossa huwa standard 1.Drive transformers
2.Applikat fil-qawwa:(50W-1kW) 100kHz 2.Disinn personalizzat disponibbli 2.Transformers prinċipali
3.Cut down installazzjoni cubage b'multi-pluge 3.Smoothing ċowk
u bobbins, konnessjoni tal-wajer faċilment biex tissodisfa t-talba 4.Switching provvisti ta 'enerġija
4.Tnixxija baxxa 5.Konvertituri AC-DC, DC-DC
| Nru tal-Parti. | Tip | Nru ta' Pinnijiet tat-Terminal | Dimensjonijiet (mm) | Output Max (VA) | ||||||
| Max | Massimu | Massimu | ±0.3 | ±0.4 | ±0.5 | ±0.1 | ||||
| A | B | C | D | E | F | G | ||||
| PQ2020-A | V | 14(6+8) | 24.0 | 24.0 | 22.0 | 3.8/2.5 | 5.1 | 20.3 | 0.6 | 92 |

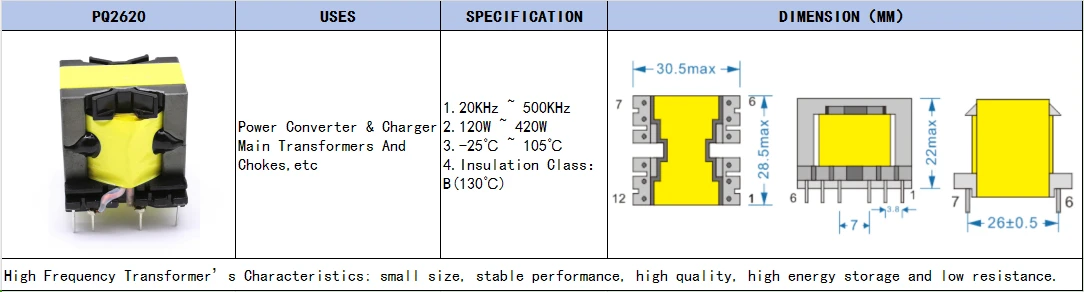

| PQ2620-A | V | 12 | 28.0 | 32.0 | 22.0 | 3.8 | 7.6 | 25.4 | 0.6 | 170 |
| PQ2620-B | V | 12 | 28.20 | 32.0 | 21.0 | 3.8 | 7.6 | 25.4 | 0.6 | 170 |
| PQ2625-A | V | 12 | 28.5 | 31.0 | 28.0 | 3.8 | 7.5 | 25.5 | 0.7 | 195 |
| PQ3220-A | V | 12 | 33.0 | 35.0 |
24.0 |
5.0 | 7.5 | 30.0 | 0.8 | 232 |
| PQ3220-B | V | 12 | 33.0 | 36.0 | 22.0 | 5.1 | 7.6 | 30.5 | 0.8 | 232 |
| PQ3225-A | V | 12 | 35.5 | 35.0 | 27.0 | 5.0 | 7.4 | 30.0 | 0.8 | 280 |
| PQ3230-A | V | 12 | 33.0 | 36.0 | 32.0 | 5.05 | 7.6 | 30.3 | 0.8 | 331 |
| PQ3535-A | V | 12 | 37.0 | 41.0 | 38.5 | 5.0 | 10.0 | 35.0 | 0.8 | 452 |
| PQ4040-A | V | 12 | 41.0 | 44.0 | 43.0 | 5.0 | 15.1 | 38.0 | 0.8 | 596 |
| PQ5050-A | V | 12 | 52.0 | 53.0 | 54.0 | 7.62 | 15.24 | 45.72 | 1.2 | 1045 |
Għażliet
Għandna ħafna snin ta 'esperjenza li nipprovdu transformer tal-qalba tal-ferrite (SMPS magnetics) f'varjetà ta' forom u konfigurazzjonijiet, skont l-applikazzjoni tiegħek. U aħna nimanifatturaw numru ta 'transformers tal-ferrite differenti għall-klijenti tagħna, bħal transformers tal-enerġija, tal-linja, tal-polz u tas-sewqan, inklużi:
- Tip EE
- Tip EFD
- Tip EPC
- Tip ER
- tip ETD
- tip EP
- Tip EER
- Tip EI
- Tip PQ

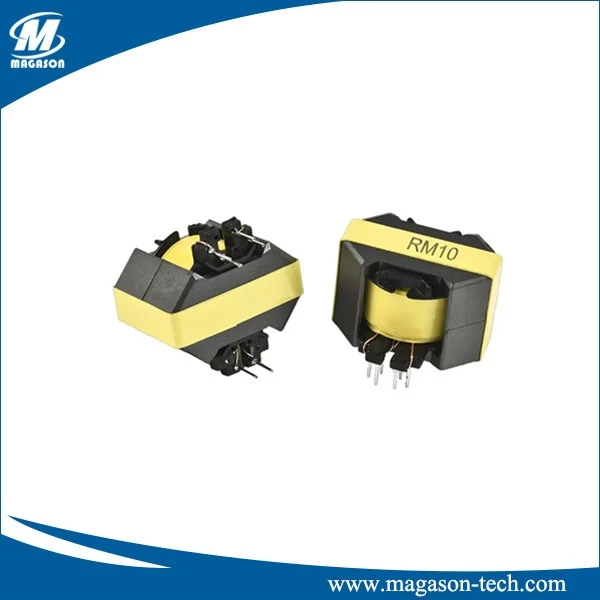

- tip RM
- Tip UU
- Tip UI
-
u tipi oħra...
