Ferrite Core Coil użat biex jimblokka frekwenza ogħla waqt li jgħaddi kurrent dirett (DC) u frekwenzi aktar baxxi ta 'kurrent alternanti (AC) f'ċirkwit elettriku. Ċowk normalment jikkonsisti f'coil ta 'wajer iżolat ħafna drabi mdawwar fuq qalba manjetika, għalkemm xi wħud jikkonsistu f'"xoffa" f'forma ta' doughnut ta' materjal tal-ferrite midmum fuq wajer. L-impedenza taċ-ċowk tiżdied mal-frekwenza. Ir-reżistenza elettrika baxxa tagħha tgħaddi kemm AC kif ukoll DC bi ftit telf ta 'enerġija, iżda r-reattanza tagħha tillimita l-ammont ta' AC mgħoddi.
Ferrite Core Coils għandhom bosta vantaġġi minħabba n-nuqqas tagħhom ta 'qalba ferromanjetika. Il-vantaġġi jinkludu linearità għolja, l-ebda saturazzjoni tal-qalba, u l-ebda telf ta 'ħadid fi frekwenzi għolja.Ferrite Core Coil huwa faċli biex tinbena. Ma jiddependix fuq il-valur tal-kurrent elettriku li jġorr. Madankollu, jekk qalba ferromanjetika ma tkunx preżenti, dan jillimita l-prodott LI. Dan jagħmilha aktar adattata għall-applikazzjoni fuq apparat ta 'enerġija baxxa bħal prodotti elettroniċi ta' komodità, tagħmir tal-kompjuter, tagħmir użat għall-komunikazzjoni, u oġġetti oħra tal-konsumatur.Ferrite Core Coils huma kbar fid-daqs u juru fatturi baxxi. Inductors ta 'valur ta' induttanza għolja mhumiex possibbli.
|
Parti Numru |
L u H |
Test Freq Mhz |
DCR mΩ Massimu |
Irms Massimu A |
Isat Massimu A |

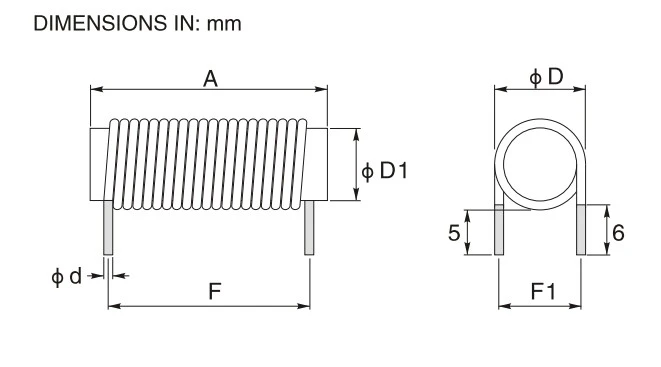

Dimensjonijiet | |||||
| d | D1 | (A) | D | F | F1 | ||||||
| VIRGNA0312-1R8M | 1.8 | 1 | 8 | 2.5 | 10.0 | 0.67 | 3.0 | 12 | 4.6 | 8.8 | 3.7 |
| VIRGNA0320-4R7M | 4.7 | 1 | 12 | 2.5 | 5.5 | 0.67 | 3.0 | 20 | 4.6 | 13.5 | 3.7 |
| VIRGNA{{0}}R0M | 7.0 | 1 | 16 | 1.9 | 4.6 | 0.63 | 3.3 | 22 | 4.8 | 14.5 | 4.0 |
| VIRGNA{{0}}R0M | 9.0 | 1 | 20 | 1.0 | 3.7 | 0.63 | 3.3 | 22 | 4.8 | 17.5 | 4.0 |
| VIRGNA0420-1R8M | 1.8 | 1 | 3 | 10 | 15.0 | 1.32 | 4.0 | 20 | 6.9 | 15.9 | 5.4 |
| VIRGNA0425-4R7M | 4.7 | 1 | 7 | 6 | 8.2 | 1.00 | 4.0 | 25 | 6.3 | 18.4 | 5.1 |
| VIRGNA{{0}}R0M | 7.0 | 1 | 8 | 5 | 6.5 | 0.95 | 4.0 | 30 | 6.2 | 19.5 | 5.0 |
| VIRGNA{{0}}R0M | 9.0 | 1 | 15 | 4 | 5.6 | 0.85 | 4.0 | 30 | 6.0 | 20.1 | 4.9 |
| VIRGNA0425-120M | 12.0 | 0.1 | 22 | 2 | 5.0 | 0.63 | 4.0 | 25 | 5.5 | 16.9 | 4.7 |
Karatteristiċi:
·Kompatta fid-daqs.
· Telf baxx tal-qalba.
·Frekwenza ta 'operazzjoni għolja
·Kapaċità ta 'kurrent għolja
·Saturazzjoni tal-qalba baxxa
·Immonta vertikali
·Temperatura tat-tħaddim: .30to+80 grad
APPLIKAZZJONIJIET TIPIKA:
·Soppressjoni ta 'muturi DC.
·Soppressjoni ta 'provvisti ta' enerġija tal-modalità Swiċċ/UPS.
·Filtru ta 'soppressjoni ta' interferenza diskreta ta 'prestazzjoni għolja.
· L-industrija tal-karozzi.
·Buck konvertitur, LCD, kompjuter Notebook, notebook li jinżamm fl-idejn.
·Prodotti diġitali, Komunikazzjoni tan-Netwerk eċċ.
Applikazzjoni:
il-konvertitur buck, LCD, kompjuter notebook, notebook li jinżamm fl-idejn, prodotti diġitali,
Komunikazzjoni tan-netwerk eċċ.
