Fl-elettronika, aQalba tal-ferritehuwa tip ta 'qalba manjetika magħmula minn ferrite li fuqha huma ffurmati l-koljaturi ta' transformers elettriċi u komponenti oħra tal-feriti bħal indutturi. Jintuża għall-proprjetajiet tiegħu ta 'permeabilità manjetika għolja flimkien ma' konduttività elettrika baxxa (li tgħin biex tevita kurrenti eddy). Barra minn hekk, minħabba t-telf komparattivament baxx tagħha fi frekwenzi għoljin, il-ferrite jintuża b'mod estensiv għall-qlub ta 'transformers RF u indutturi f'applikazzjonijiet bħal provvisti ta' enerġija bil-mod li jinxtegħlu u antenni loopstick ferrite għal riċevituri tar-radju AM.
Il-ferriti huma komposti taċ-ċeramika tal-metalli ta 'transizzjoni bl-ossiġenu, li huma ferrimagnetiċi iżda mhux konduttivi. Ferriti li jintużaw fit-transformer jew qlub elettromanjetiċi fihom ossidi tal-ħadid flimkien ma 'komposti tan-nikil, taż-żingu, u \/ jew tal-manganiż. Huma għandhom sfurzar baxx u huma msejħa "ferriti artab" biex jiddistingwuhom minn "ferriti iebsin", li għandhom sfurzar għoli u jintużaw biex jagħmlu kalamiti tal-ferrite. Is-sfurzar baxx ifisser li l-manjetizzazzjoni tal-materjal tista 'faċilment tirriversja d-direzzjoni waqt li tinħela ftit enerġija (telf ta' istereżi); Fl-istess ħin, ir-reżistività għolja tal-materjal tipprevjeni l-kurrenti eddy fil-qalba, sors ieħor ta 'telf ta' enerġija. L-iktar ferriti artab komuni huma:
Ferrite tal-manganiż-żingu (Mnzn). L-MNZN għandhom livelli ogħla ta 'permeabilità u saturazzjoni minn Nizn.
Ferrite tan-Nikil-Żingu (Nizn). Ferriti Nizn juru reżistività ogħla minn MNZN, u għalhekk huma aktar adattati għal frekwenzi 'l fuq minn 1 MHz.
Għal applikazzjonijiet taħt il-5 MHz, jintużaw ferriti MNZN; Fuq dan, Nizn hija l-għażla tas-soltu. L-eċċezzjoni hija ma 'indutturi tal-mod komuni, fejn il-limitu tal-għażla huwa ta '70 MHz.
| Tip | Dimensjonijiet (mm) | ||
| A | B | ||
| R1.2*5.8 | 1.2±0.1 | 5.8±0.2 | |
|
R2.5*14 |
2.5±0.1 | 14.0±0.5 | |
| R3.5*17.5 | 3.5±0.15 | 17.5±0.5 | |
| R4*15 | 4.0±0.15 | 15.0±0.5 | |
| R4*25 | 4.0±0.15 | 25.0±0.8 | |
| R5*15 | 5.0±0.15 | 15.0±0.15 | |
| R6*15 | 6.0±0.2 | 15.0±0.5 | |
| R8*20 | 8.0±0.3 | 20.0±0.5 | |
| R15*25 | 15.0±0.3 | 25.0±1.0 | |
| ... | ... | ||
Karatteristika:

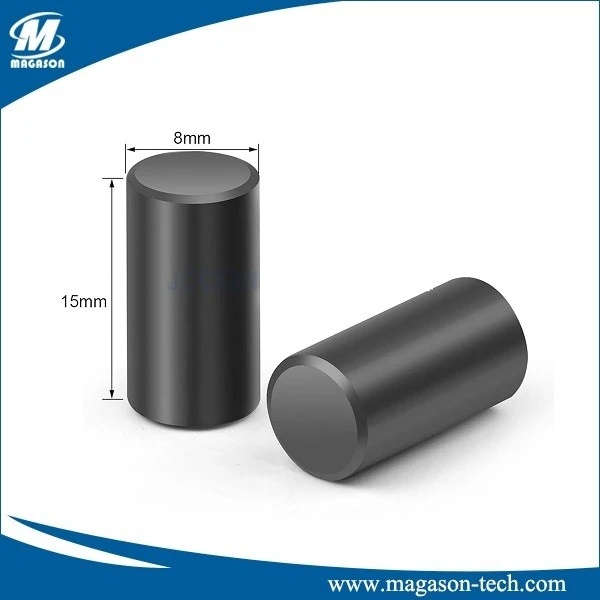

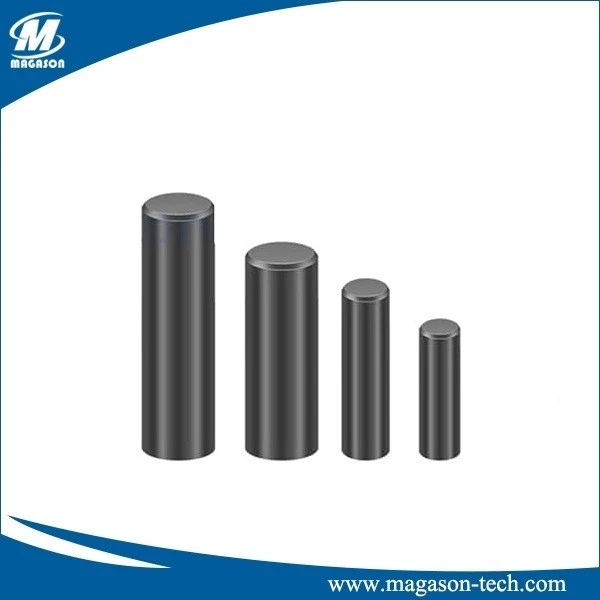

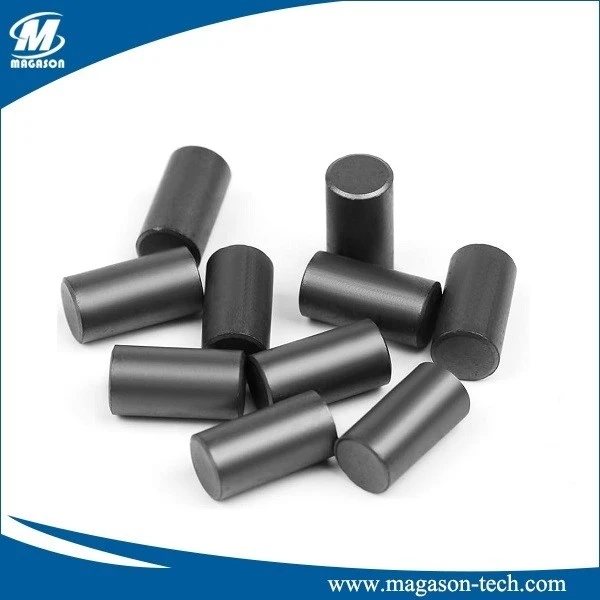

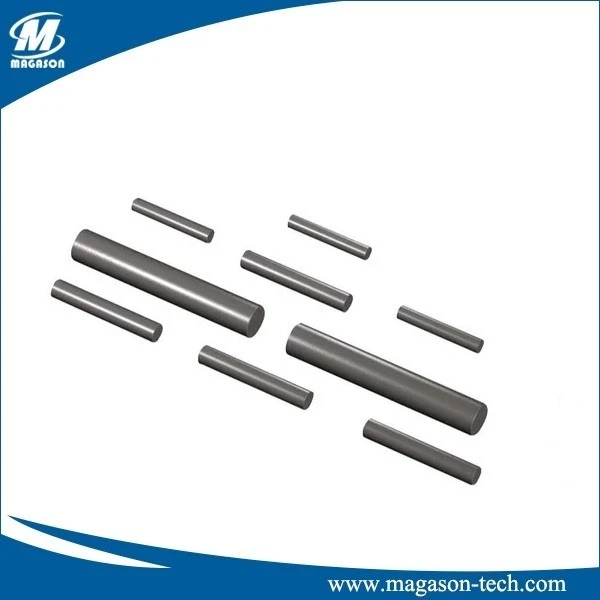

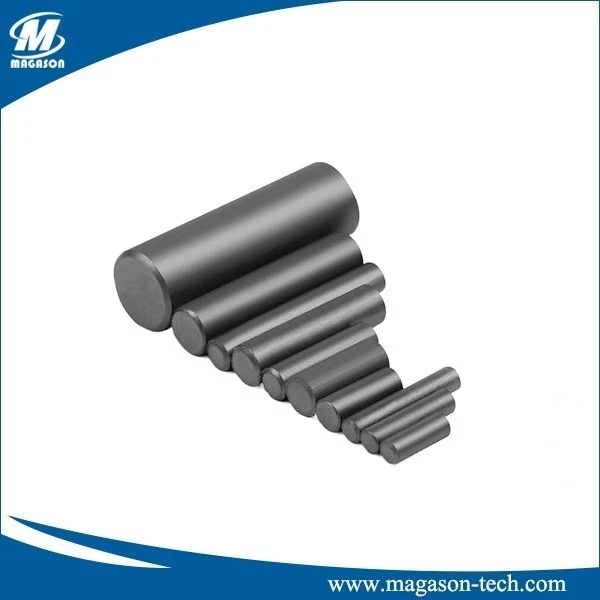

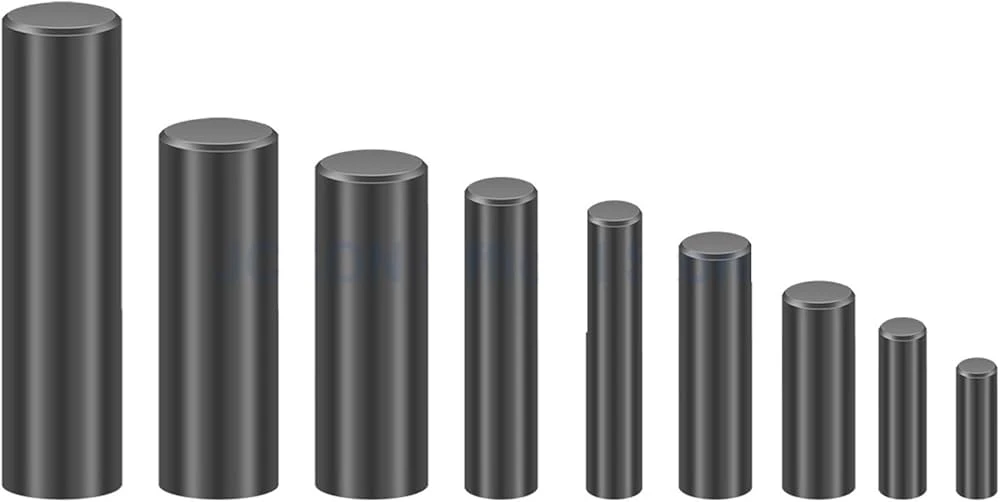

1. Materjal tal-virga tal-ferrite bi profil iċċattjat, għal ċirkwit ta 'frekwenza medja u għolja, antenna
2. Adattat għar-radju tal-kristall, transformer, eċċ.
3. Jista 'jinqata' għad-daqs kif meħtieġ.
Firxa ta 'Applikazzjoni:
Użat ħafna fit-TV bil-kulur, telefowns ċellulari, monitors, ċarġer tal-vettura elettrika, allarm, DVD, swiċċ tal-provvista tal-enerġija, power up, konvertitur DC-DC, transformer ta 'frekwenza għolja, filtru, induttur, apparat tad-dar, awtomazzjoni industrijali, strumentazzjoni, komunikazzjoni, tagħmir mediku, tagħmir li jiffranka l-enerġija u fanali u l-bqija.
